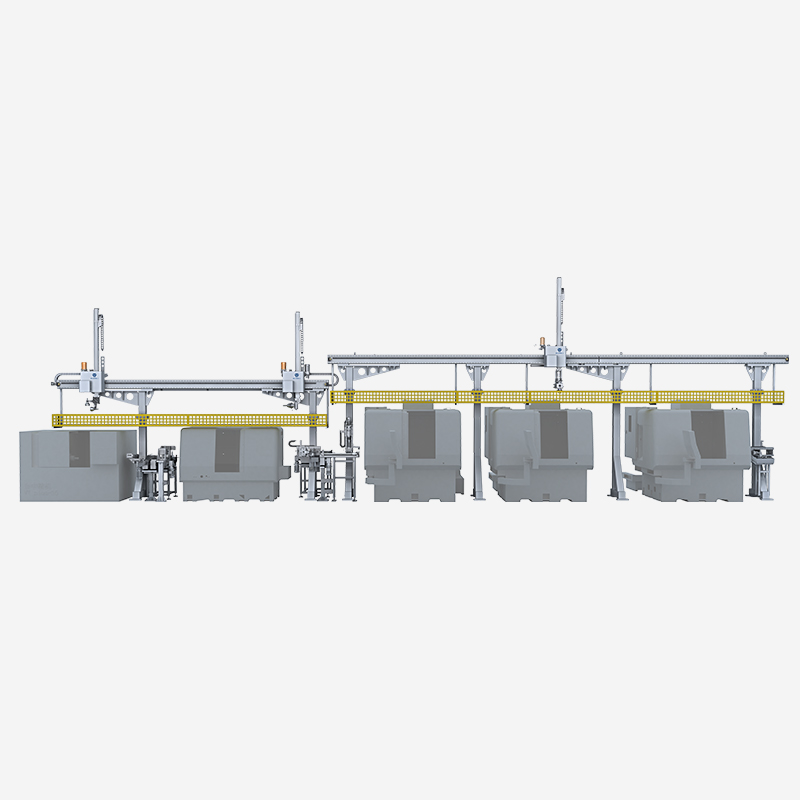

桁架機器人也稱為龍門機器人,屬于直角坐標機器人。它是基于X,Y,Z[1]直角三坐標系的全自動工業設備,用于調整工件的位置或?qū)崿F(xiàn)工件的軌跡運動。桁架式機器人可以搬運物體和操作工具以完成各種操作。它們快速,準確,防塵,防污。專為軸承工件的自動車削和鉆孔而設計的全套材料處理和存儲。設備可以滿足實際機床生產線的需求。
桁架機器人主要由多維機器人行走軸構成。每個機器人行走軸均由重型鋁型材,滾子直線導軌和伺服電機組成。作為移動框架和載體,重型鋁型材的橫截面形狀通過有限元分析進行了優化,并且生產能力確保了其強度和直線度。
滾子V形導軌用作運動導向。傳動機構采用同步帶,齒條,小齒輪或滾珠絲杠。Kantau的桁架機器人使用型材或方鋼作為主要框架,并鑲嵌有線性滑動導軌以及齒條和小齒輪。精致的輪廓作為移動框架和載體,通過有限元分析優化了橫截面形狀的設計,出色的生產能力確保了強度和直線度。多年以來,各種導軌已經在各個行業中得到實用并不斷改進,因此在可靠性,降噪,承載能力,免維護和整體性能方面較佳。
桁架機器人的空間運動是通過三個垂直的線性運動實現的。桁架機械手的控制核心由工業控制器(例如:PLC,運動控制,微控制器等)實現。由于線性運動很容易實現完全的閉環位置控制,因此受束縛的機器人可以實現較高的位置精度(μm級)。為了獲得一定的運動空間,桁架機器人的結構尺寸要比其他類型的機器人大得多。桁架機器人的工作空間是一個空間立方體。通過控制器對各種輸入(各種傳感器,按鈕等)信號的分析和處理,并在做出某些邏輯判斷后,向每個輸出元素(繼電器,電機驅動器,指示燈等)發出執行命令以完成X,Y,Z三個軸之間的關節運動,以實現一套完整的全自動操作過程。
桁架機器人采用集成處理技術,適用于機床,生產線,工件周轉,工件旋轉等的裝卸。同時,其高精度的夾緊和定位工具系統為機器人提供了標準接口自動處理,重復定位精度為2μm,確保了批處理產品的高精度,高效率和一致性。
